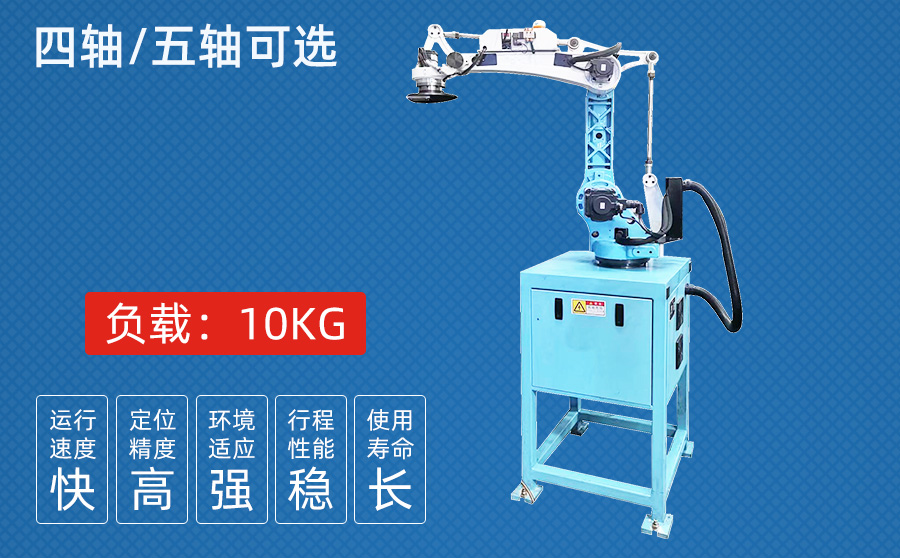

型號:QF-GJ-J-YT-1400-10-4/5 老型號:QF-MD-1400-4/5
產品簡介:本款沖壓機器人是專門針對各種沖床與液壓機研發,高效代替人工實現自動上下料的一種自動化設備。5軸智能沖壓機器人具備垂直升降、水平旋轉、水平軸伸縮、工件旋轉、工件翻轉等多自由度動作,并可根據沖床高度、送料高度、下料高度自動適應,最大程度滿足各種沖壓工藝要求,實現“無人化“自動化生產。
咨詢熱線:400-870-8292 郵箱:wuxiqinfeng@163.com
沁峰沖壓智能機器人技術參數(10型1.4米手臂) | ||
參數 | 單位 | 指標 |
最大工作半徑 | mm | 1400 |
最小半徑 | mm | 350 |
最大重復精度 | mm | ±0.2 |
校正軸中心負載 | KG | ≤10 |
各關節運動最大范圍 | ° | J1 ±160° |
° | J2 +75°,-25° | |
° | J3 +75°,-75° | |
° | J4 ±300° | |
° | J5 ±180°(四軸無此項) | |
各關節運動最大速度 | °/S | J1 143.9 |
°/S | J2 141.3 | |
°/S | J3 248.9 | |
°/S | J4 438.7 | |
°/S | J5 877.5(四軸無此項) | |
二軸中心到地面高度(分體/一體) | mm | 825/900 |
裝機功率 | KW | 4 |
電源電壓 | V | 220V AC(±10%), 50HZ |
空氣壓力 | Mpa | 0.5~0.6 |
工作環境溫度 | ℃ | -20~45 |
工作環境相對濕度 | % | 40~70(非凝露) |
外形尺寸(L*W*H) | mm | 1250*450*1800 |
整機重量 | KG | ≈250 |
![]() |
![]() |
![]() |
![]() |
家電鈑金面板背板 | 汽車零部件沖壓加工 | 沖壓結構件加工 | 家居五金零件沖壓件 |
保障操作工人身安全,避免給公司帶來不必要的經濟損失與負面影響;
替代傳統人工操作,產線生產工作均由機器人完成;
機器人操作具有一致性,降低人為因素造成的品質不良;
末端負載:10KG,工作半徑:1400mm,適用于60T-250T沖床。
機器人采用國內外著名品牌及高精度核心配件,品質穩定可靠;
全方位、多角度實現各種復雜翻轉、打廢料、側掛或斜放、堆料等沖壓動作;
可混合連接氣動沖床、液壓機、齒輪沖床等沖壓機床設備;
末端負載:10KG,工作半徑:1600mm,適用于60T-250T沖床。
機器人采用國內外著名品牌及高精度核心配件,品質穩定可靠;
全方位、多角度實現各種復雜翻轉、打廢料、側掛或斜放、堆料等沖壓動作;
可混合連接氣動沖床、液壓機、齒輪沖床等沖壓機床設備;
末端負載:25KG,工作半徑:1800mm,適用于100T-315T沖床。
